초정밀 환경제어시스템

나노/마이크로급 제조 환경에서 열변형으로 인한
편차 제로화 환경 조성용 초정밀 환경제어 원천기술의 국산화에 성공하였습니다.

Automation Technology

국산화(기술독립)

산업용 정밀 환경제어 시스템의 국산화 개발

소재·부품·장비 등 필요 산업의 기반 기술

기술발전에 의한 초정밀기술의 원천기술 확보

원가절감 (70%수준)

국산화 시스템 구축으로 가격경쟁 > 원가절감

유지보수 즉각대응체제 구축 > 적정 용량 사용

대용량 1대로 여러 환경 제어 > 비용 부담 감소

유지보수 즉각대응 체제

유지보수 즉각 대응체제 구축 > 리퍼 시스템 도입
(수출 고려한 ICT/AR/VR 접목 유지보수 솔루션 도입예정)

리퍼비시 시스템 구축 > 양산제조 환경 즉가 구축

적정/최적 용량 사용 추천> 비용 부담 감소

정밀제어(목표지점)

제어필요 환경의 목표지점 PID 제어 (Opiton.)

시스템 내부 공기를 흡입하여 에너지 소비량 최소화

빠른 제어 : 냉각기/HEX, 정밀 제어 : 열전소자/HEX

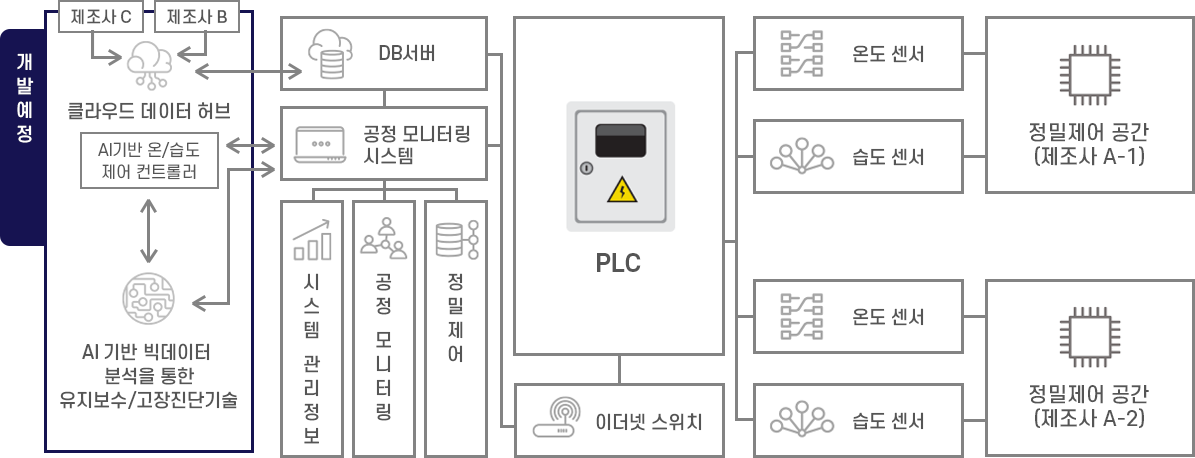

지능형 산업용 정밀환경제어 시스템 국산화 솔루션 구성도

제품 스펙

Ultra Precision Environment Control System

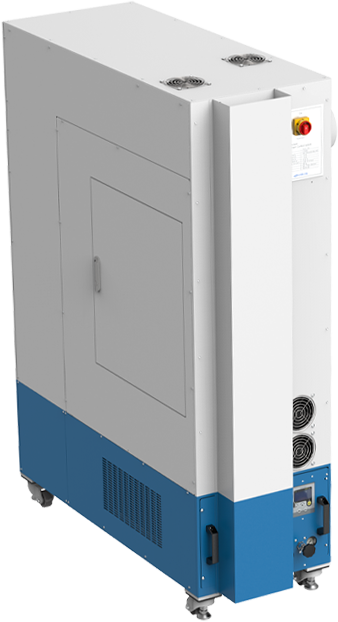

Model No.	PACV - 100
Serial No.	21-003R
Electric Capacity	220V (Phase-2) Max. 40A
Heating Capacity	1.5kW
Cooling Capacity	1.3kW
Target Temperature	23 ± 5˚C
Temperature Accuracy	±0.05˚C(8hour)
Weight	330kg
Dimension	606 x 1730 x 1234mm
Date	22021.12.01

Ultra Precision Environment Control System

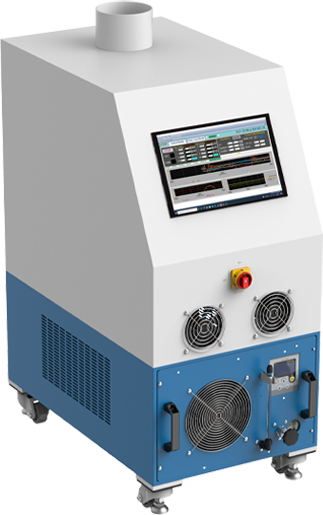

Model No.	PACV - 65
Serial No.	21-003R
Electric Capacity	220V (Phase-2) Max. 25A
Heating Capacity	0.8kW
Cooling Capacity	0.8kW
Target Temperature	23 ± 5˚C
Temperature Accuracy	±0.1˚C(8hour)
Weight	200kg
Dimension	606 x 1100 x 830mm
Date	22022.03.28

Ultra Precision Environment Control System

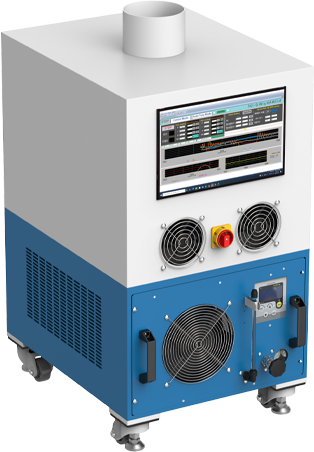

Model No.	PACV - 50
Serial No.	21-003R
Electric Capacity	220V (Phase-2) Max. 20A
Heating Capacity	0.5kW
Cooling Capacity	0.5kW
Target Temperature	23 ± 5˚C
Temperature Accuracy	±0.1˚C(8hour)
Weight	100kg
Dimension	606 x 800 x 630mm
Date	22022.03.28
